Bagaimana Mesin CNC 5-Axis GMU-400 Kami?
Mesin CNC 5-axis GMU400 mengadopsi struktur gantry balok tetap berketegaran tinggi, yang mencapai kinerja pemesinan dan akurasi kontur dalam kondisi dinamis tinggi dengan presisi tinggi, kinerja tinggi, dan efisiensi tinggi. Yang lebih penting, pusat mesin 5-axis GMU400 juga dilengkapi teknologi cradle penggerak GTRT, menghadirkan output torsi tinggi sebesar 1056 Nm pada sumbu A dan 430 Nm pada sumbu C. Dari berbagai material sulit dipotong hingga pembuatan cetakan dengan persyaratan kualitas permukaan tinggi dan bahkan akurasi kontur produk, mesin CNC GMU400 mampu menanganinya.
Keunggulan Mesin CNC 5-Axis GMU-400

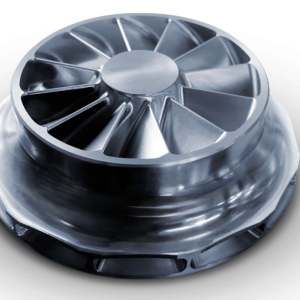

1, Pengujian Akurasi Bagian BAS
| Bagian NSA | Akurasi keliling | 0,012mm (umpan X/Y 3.000mm/menit dan radius 100mm) |
| Keliling | <0,006mm (5-axis meruncing bergerak bersamaan) | |
| Kerataan | <0,01 mm (φ80/300x400mm) Ra1,6~0,8 (φ80/300x400mm) |
|
| Kekasaran permukaan | ||
| +Mungkin terdapat perbedaan tertentu antara data dan yang tercantum dalam katalog produk tergantung pada kondisi lingkungan pengukuran dan pemrosesan C9, dll. | ||
| GMU-400 | ||
| Akurasi posisi/akurasi posisi berulang X/Y/Z | 0,006/0,003 mm | |
| A/C | 6/4 ARCSEC | |

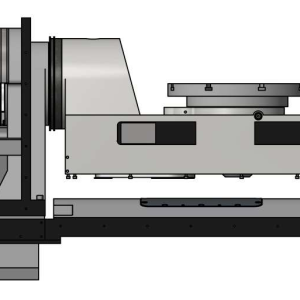

2, Teknologi Meja Putar Transmisi Gigi GTRT
Pusat mesin CNC 5-axis GMU-400 telah mengadopsi teknologi meja putar transmisi gigi GTRT untuk pertama kalinya di kelasnya. Dibandingkan dengan penggerak meja putar konvensional, ia dapat menghadirkan output torsi yang lebih besar, ketegaran lebih tinggi, stabilitas lebih tinggi, dan presisi rotasi yang lebih baik.
Konsep desain transmisi gigi high-end Eropa
- Teknologi paten anti-backlash gigi AFMING
- Meja putar A/C didukung oleh dua lengan untuk ketegaran tinggi, daya dukung kuat, dan akurasi tinggi
- Teknologi gigi gerinda impor grade DIN5
- Berlaku untuk pemrosesan berbagai material, termasuk baja, paduan titanium, dan material berketangguhan dan kekerasan tinggi lainnya
- Sumbu A/C dilengkapi standar dengan grating melingkar 0,5μm
- Pengeluaran dan pembersihan chip lebih mudah
- Memiliki keunggulan torsi tinggi, akurasi tinggi, konsumsi energi rendah, dan umur panjang dibandingkan mode penggerak DDR, roda cacing, cacing, dan cam rol
Meja putar transmisi gigi GTRT Sumbu A: Motor servo + gigi gerinda grade DIN5 (teknologi paten anti-backlash dua tahap) Sumbu C: Motor servo + gigi gerinda grade DIN5 (teknologi paten anti-backlash dua tahap)
Perjalanan (A/C): ±120°/360°
RPM Maksimum (A/C): 20/30rpm
Torsi maksimum (A/C): 1056 /432
N.m Akurasi (A/C): 8″/4″
Kapasitas bantalan: 120kg
| Perjalanan sumbu X/Y/Z | 450/500/350 |
| Ukuran meja | φ400mm |
| Daya dukung | 120kg |
| Amplitudo ayun sumbu A | ±120° |
| Rotasi sumbu C | 360° |
| Torsi sumbu AC | 1056/432 N.m |
| Rotasi sumbu AC | 20/30rpm/menit |
| Akurasi posisi/akurasi posisi berulang A/C | 6/4 ARCSEC |

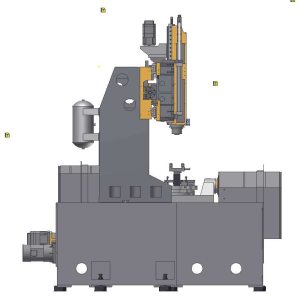

3, Struktur Bed Gantry Fixed-beam Kekakuan Tinggi
Struktur bed gantry fixed-beam yang sepenuhnya dioptimalkan dengan semua komponen utama disusun dengan banyak batang dan penguat yang dikombinasikan dengan struktur mesin yang seimbang secara termal simetris untuk menjamin kekakuan yang baik, kekuatan torsi tinggi, stabilitas termal, dan akurasi rel pandu tinggi dari mesin perkakas cnc lima sumbu.
4, Analisis elemen hingga dikombinasikan dengan optimasi dinamika
Analisis elemen hingga komponen bed untuk memastikan kinerja ultimate dan konsistensi kekakuan struktural dan kekakuan torsi yang dioptimalkan.
Perhitungan akurat kekakuan dinamis optimum di bawah kondisi kerja aktual untuk memastikan kinerja pemotongan yang baik dari struktur bed dan memungkinkan bed mempertahankan ketangguhan, kekakuan, akurasi tinggi, dan penekanan getaran bahkan di bawah kondisi pemotongan berat.
Perhitungan presisi dari kepatuhan silang minimum antara ujung pahat dan benda kerja di bawah kondisi kerja aktual untuk meningkatkan batas chatter dari pemesinan frais kecepatan tinggi mesin cnc lima sumbu dan mewujudkan efisiensi pemesinan kecepatan tinggi dan akurasi tinggi.
Peningkatan frekuensi inherent dari sistem umpan mekanis dan peningkatan frekuensi cut-off dari sistem penggerak elektromekanis untuk meningkatkan nilai gain loop posisi KV, mempersingkat waktu penentuan posisi, dan mengurangi lag dari sistem umpan, sehingga mewujudkan kinerja dinamis respons tinggi dan kinerja pemesinan kecepatan tinggi dan akurasi tinggi.
Sorotan
- Bagian bergerak dioptimalkan dalam hal berat untuk mencapai kinerja dinamis yang sempurna.
- Sumbu Z dioptimalkan dalam hal mekanika dan dinamika untuk mendapatkan 30% lebih banyak kekakuan dan dinamika dibandingkan model serupa.
- Area dasar kolom vertikal ekstra besar untuk memberikan kekakuan dan stabilitas yang lebih kuat.
- Analisis elemen hingga, perhitungan dan optimasi struktur keseluruhan mesin dan bagian bergerak untuk mencapai efisiensi frais tinggi, kinerja pemesinan tinggi, dan akurasi ekstrem.
- Frekuensi natural orde pertama dari keseluruhan mesin hingga 67HZ, yang sangat meningkatkan kinerja anti-seismik dan kekakuan statis dan dinamis dari mesin perkakas.
- Akselerasi tiga sumbu hingga 1.2G.

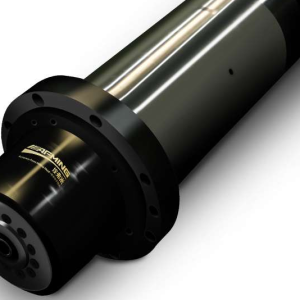

5, Electric Spindle 20000 rpm
| Daya (S1/S6-40%) | 20/25 kW |
| Torsi keluaran (S1/S6-40%) | 48/60 N.m |

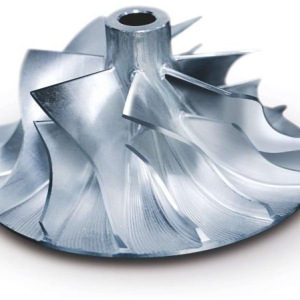

Aplikasi GMU400
Bidang aplikasi: + Industri otomotif + Industri mold + Perangkat medis + Lensa optik
Spesifikasi Teknis Mesin CNC Lima Sumbu GMU400
| Nama | Unit | GMU-400 |
| Jangkauan sumbu XY/Z | mm | 450/500/350 |
| Jangkauan sumbu A/C | Derajat | ±120/360 |
| Jarak dari hidung spindle ke meja kerja (ketika sumbu A berada pada posisi 0 derajat) | mm | 106-456 |
| Ukuran meja kerja | mm | φ400 |
| Beban maksimum | kg | 120 |
| Spindle | ||
| Kecepatan spindle maksimum/kerucut | rpm | 20000/HSK-A63 |
| Daya spindle (S1/S6-40%) | KW | 20/25 |
| Torsi keluaran (S1/S6-40%) | N.m | 48/60 |
| Sistem umpan | ||
| Kecepatan umpan cepat sumbu XY/Z | m/min | 36/36/20 |
| Kecepatan umpan pemotongan maksimum | m/min | 10 |
| Kecepatan umpan cepat sumbu A/C | RPM/min | 20/30 |
| Akurasi penentuan posisi/akurasi penentuan posisi berulang (ISO 10791-4:1998) | ||
| Akurasi penentuan posisi sumbu XYIZ | mm | 0.006/0.006/0.006 |
| Akurasi penentuan posisi berulang sumbu XYIZ | mm | 0.003/0.003/0.003 |
| Akurasi penentuan posisi/akurasi penentuan posisi berulang sumbu A/C | ARCSEC | 6/4 |
| ATC | ||
| Jumlah alat | pcs | 30T |
| Waktu penggantian alat (alat-ke-alat) | sec | 2.5 |
| Panjang alat maksimum | mm | 230 |
| Diameter alat maksimum (tanpa alat yang berdekatan) | mm | φ75/φ120 |
| Berat alat maksimum | kg | 8 |
| Ukuran mesin | ||
| Tinggi | mm | 3100 |
| Luas lantai (panjang*lebar) | mm² | 3740*3300 |
| Berat bersih | kg | 8000 |
| Daya | kw | 40 |
Konfigurasi standar
| No. | Konfigurasi standar | |
| 1 | Sistem | Heidenhain iTNC 620 |
| 2 | pelat logam | Pelat logam body enclosure penuh (termasuk tangki air) |
| 3 | Spindle | Spindle listrik HSK-A63-20000rpm AFMING |
| 4 | Meja putar A/C Cradle | Struktur rotasi gigi (gigi gerinda impor grade DIN5) |
| 5 | Pendingin spindle | Pendingin air (Tiongkok) |
| 6 | Alat setting pahat | Kontak Marposs |
| 7 | Kisi linier 3 sumbu | HEIDENHAIN |
| 8 | Kisi melingkar sumbu AC | HEIDENHAIN |
| 9 | Magasin pahat | Magasin pahat datar HSK-A63-48T |
| 10 | Sistem pembuangan chip | Konveyor chip spiral |
| 11 | pemandu | Pemandu rol sumbu X 35, sumbu Y 45, sumbu Z 35 |
| 12 | Batang ulir | Sumbu X r40x20, sumbu Y r50x20, sumbu Z r40x20 |
| 13 | Sistem keseimbangan sumbu Z | Sistem keseimbangan tekanan udara (Japan SMC) |
| 14 | Sistem termostat kotak listrik | AC suhu konstan (Tongfei) |
| 15 | Sistem pneumatik | Japan SMC |
| 16 | Stasiun hidrolik | Taiwan 7OCEAN |
| 17 | Perangkat pelumasan otomatis | Tipe grease (Liubian, Tiongkok) |
| 18 | Pembersihan area pemrosesan | Air gun dan water gun untuk pembersihan |
| 19 | Lampu kerja | Lampu LED |
| 20 | Lampu peringatan | Lampu peringatan tiga warna |
| 21 | Kotak perkakas dan baut jangkar | Kotak perkakas dan baut jangkar |
| 22 | Pusat lima sumbu paket koreksi |
(termasuk probe 3D) Heidenhain |
| 23 | Plafon otomatis komponen |
GMU600-Komponen plafon otomatis |
| 24 | Pengumpul kabut minyak | GMU600-QS-750 (Qiushan Machinery) |
| 25 | Kunci pintu pengaman | |
Konfigurasi opsi
| Item | Spesifikasi |
| Sistem | Heidenhain iTNC 640 |
| Ukuran meja kerja | 630mm |
| Magasin pahat HSKA63-60T | GMU600-230000 |
| Hexagon laser tool setter | GMU600-180001 |
| Blum laser tool setter | GMU600-180000 |
| CTS 30bar spindle center water outlet | |
| CTS 50bar spindle center water outlet | |
| CTS 70bar spindle center water outlet | |
| Pintu otomatis | |
| Komponen pipa port perkakas tekanan oli meja kerja (4 saluran oli, 1 saluran udara) | Komponen pipa port perkakas tekanan oli meja kerja |
| Komponen posisi nol meja putar (3-saluran oli, 2-saluran gas dengan kedap udara) | Komponen posisi nol meja putar |
| Komponen penyaringan pita kertas | Komponen penyaringan pita kertas |
| Layanan pasca pemrosesan | Pasca pemrosesan UG NX (Sistem Heidenhain) |
| Layanan pasca pemrosesan | Pasca pemrosesan Hmp (Sistem Heidenhain) |
| Layanan pasca pemrosesan | Pasca pemrosesan Dayamill (Sistem Heidenhain) |
| Layanan pasca pemrosesan | Pasca pemrosesan Mastercam (Sistem Heidenhain) |
| Layanan pasca pemrosesan | Modul pengukuran dan kompensasi pada mesin |
| Layanan pasca pemrosesan | Sistem Heidenhain dari perangkat lunak NX untuk penyelarasan dan pengukuran online |
| Opsi Fungsi Sistem | Pencegahan tabrakan lima sumbu |
Diagram penataan mesin:
