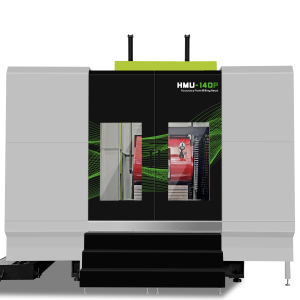

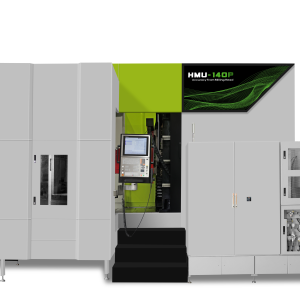

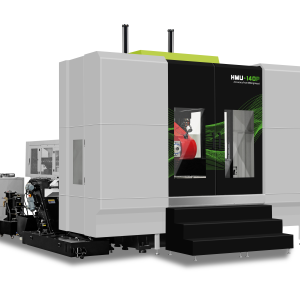

Pengenalan Pusat Mesin Horizontal 5 Sumbu HMU-140P
HMU-140P mengadopsi struktur kolom bergerak horizontal, membawa meja putar transmisi gigi dengan kekakuan tinggi dan torsi besar serta kepala penggilingan ayun tunggal, yang dikembangkan detikara independen oleh AFMING. Bingkai mesin detikara keseluruhan kaku dan sensitif, mudah menangani berbagai material bagian dengan persyaratan pemrosesan efisiensi tinggi dan presisi tinggi. Pusat Mesin Horizontal 5 Sumbu HMU-140P dapat melakukan pemotongan berat dengan konversi vertikal dan horizontal serta pemrosesan lima sumbu detikara bersamaan.
Mengapa Memilih Pusat Mesin Horizontal 5 Sumbu Kami?

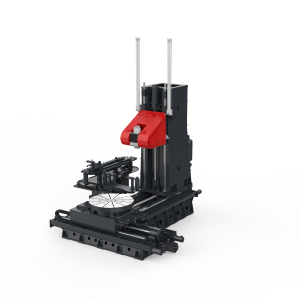

1, Mengadopsi Struktur Kolom Bergerak
- Pusat pemrosesan lima sumbu horizontal HMU140P mengadopsi struktur kolom dinamis, dan kepala ayun mekanik berkekuatan tinggi berayun di sepanjang sumbu X untuk membentuk sumbu A. Meja putar berputar di sekitar sumbu Y untuk membentuk sumbu B.
- Ketiga sumbu menggunakan struktur sekrup bola presisi tinggi + pemandu rol. Penyeimbang sumbu Y adalah sistem keseimbangan hidrolik presisi tinggi dengan kinerja respons yang sangat baik.
- Setiap sumbu linier dilengkapi dengan linear grating HEIDENHAIN. Sistem umpan baik, menghilangkan masalah keausan cepat sekrup sumbu Y akibat gravitasi. Selama desain sistem, dengan meningkatkan frekuensi alami sistem umpan mekanik, frekuensi cutoff seluruh sistem penggerak elektromekanik ditingkatkan dan keterlambatan sistem umpan mekanik dikurangi, yang sangat meningkatkan nilai gain loop posisi KV, detikara efektif mempersingkat waktu penentuan posisi, meminimalkan dan meningkatkan akurasi kontur selama pemrosesan permukaan. Sumbu Y terhubung langsung ke sekrup rol dan motor. Sumbu Z/X digerakkan oleh sabuk sinkron motor yang terhubung ke sekrup bola.
2, Teknologi kepala penggilingan sudut ayun meja putar digerakkan gigi GTRT
Meja putar HMU-140P mengadopsi teknologi transmisi mekanik GTRT yang dipatenkan, yang mencapai output torsi yang lebih kuat, stabilitas kekakuan yang lebih tinggi, dan akurasi rotasi yang lebih baik dibandingkan dengan penggerak meja putar konvensional.
Sumbu A/B adalah transmisi gigi anti-backlash dengan kekakuan tinggi, dan bantalan putar adalah bantalan rol gabungan YRT. Transmisi mekanik memiliki kekakuan transmisi yang tidak tertandingi oleh meja putar yang digerakkan motor torsi. Ini adalah pilihan terbaik untuk memproses material yang sulit dipotong seperti paduan titanium aerospace dan paduan suhu tinggi. Rem adalah rem cakram berukuran besar yang digerakkan oleh minyak bertekanan tinggi, yang menghilangkan cacat defleksi sumbu dari rem surround biasa. Dilengkapi dengan linear grating Heidenhain presisi tinggi sebagai standar.
| Ukuran meja kerja | Φ 1400 mm |
| Ayunan sumbu A | +60–100 |
| Rotasi sumbu B | Tak terbatas |
| Kapasitas beban | 3000kg |
3, Pengenalan spindle pusat mesin horizontal 5 sumbu:
Dilengkapi dengan opsi spindle 10000rpm, pusat mesin horizontal 5 sumbu HMU-140P cocok untuk pemrosesan presisi tinggi bagian di bidang penerbangan sipil dan aerospace, memaksimalkan efisiensi pemrosesan.
| Spindle listrik 10000rpm HSK-A100 | |
| Kecepatan tinggi dan kekakuan tinggi dimaksimalkan untuk berbagai aplikasi | |
| 70 | kW Daya (S1/S6-40%) |
| 560 | N.m Torsi(S1/S6-40%) |
4, Pengujian Akurasi NAS:
5, Menggunakan analisis elemen hingga dan optimasi dinamis, sangat meningkatkan kinerja seluruh mesin
Selama desain, FEA digunakan untuk optimasi dinamis untuk mencapai pencocokan optimal dari kualitas struktural keseluruhan, kekakuan, dan redaman, sehingga mengurangi fleksibilitas dinamis silang antara ujung alat dan benda kerja, meningkatkan batas getaran regeneratif selama pemesinan kasar, meningkatkan jumlah pemotongan pemesinan kasar, dan mencapai pemotongan efisien. Pada saat yang sama, karena amplitudo relatif antara ujung alat dan benda kerja berkurang, kehalusan permukaan selama pemrosesan meningkat, kecepatan getaran ujung alat berkurang, dan keausan alat diminimalkan.
Desain pusat mesin horizontal 5 sumbu HMU-140P mengadopsi analisis elemen hingga dan optimasi dinamis untuk sangat meningkatkan karakteristik statis dan dinamis setiap komponen mesin, memastikan kekakuan/stabilitas keseluruhan dan kinerja dinamis.
- + FEA seluruh mesin
- + Menghitung detikara akurat kekakuan dinamis optimal di bawah kondisi kerja aktual
- + Meningkatkan frekuensi alami dan frekuensi berhenti sistem penggerak umpan, detikara efektif mengurangi waktu penentuan posisi dan keterlambatan sistem umpan, dan mencapai kinerja dinamis respons tinggi dan akurasi kontur pemesinan kecepatan tinggi
6, Sistem Kontrol
Untuk mengubah kemampuan manufaktur teknik menjadi pemrosesan efisiensi tinggi dan mencapai presisi tinggi dan kemudahan operasional benda kerja, sistem CNC cerdas sangat diperlukan. Seri HMU-140P dilengkapi standar dengan sistem HEIDENHAIN TNC640 dari pemasok terkemuka sistem CNC dunia. Sistem CNC high-end mewujudkan pemrosesan aman dan presisi tinggi.
Aplikasi pusat mesin horizontal HMU-140P
pusat mesin horizontal 5 sumbu AFMING HMU-140P banyak digunakan dalam penerbangan sipil, industri perkapalan, mesin konstruksi dan industri cetakan, dll.
Spesifikasi Teknis HMU-140P
| Nama | Unit | HMU-140P | |
| Sistem(Unit Kontrol) | Sistem | Heidenhain iTNC 640 | |
| Meja Kerja dan Kepala Ayun Tunggal | Perjalanan sumbu X/Y/Z | mm | 1800/1400/1400 |
| Perjalanan sumbu A/B | derajat | +60 hingga-100/tak terbatas | |
| Ukuran meja/kapasitas beban maksimum | mm/kg | Φ1400/4000kg | |
| Diameter penjepit meja maksimum | mm | φ1400 | |
| Torsi nominal/rem sumbu A | N.m | 4000/9000 | |
| Torsi pengenal sumbu B/torsi rem | N.m | 5600/13000 | |
| Spindle | Kecepatan spindle maks./ujung tirus | Rpm/pemegang | 12500/HSK-A100 |
| Daya spindle (S1/S6-40%) | kW | 54/54 | |
| Torsi spindle (S6/S6-60%) | N.m | 200/235 | |
| Sistem Pengumpanan | Perpindahan cepat sumbu X/Y/Z | m/menit | 20/20/20 |
| Kecepatan pemotongan maks. | m/menit | 10 | |
| Kecepatan umpan cepat sumbu A/B | RPM/menit | 20/15 | |
| Sumbu kontrol terkait | 5 sumbu | ||
| Sudut indeks minimum (sumbu A,B) | derajat | 0.001° | |
| Akurasi Posisi/Akurasi Posisi Berulang ISO 10791-4:1998 | X/Y/Z | mm | 0.011/0.007 |
| Akurasi Posisi/Akurasi Posisi Berulang ISO 10791-4:1998 | A/B | ARCSEC | 8/5 |
| Sistem Penggantian Alat Otomatis | Jumlah alat | Pcs | 40T |
| Waktu penggantian alat (alat-ke-alat) | detik | 8 | |
| Panjang alat maks. | mm | 400 | |
| Diameter alat maks./berdampingan tidak alat |
mm | φ125/φ250 | |
| Dimensi Mesin | Berat alat maks. | kg | 20 |
| Total tinggi mesin perkakas | mm | 5200 | |
| Luas lantai (P×L) | mm² | 6900×5600 | |
| Berat bersih mesin perkakas | kg | sekitar 33000 | |
| Kebutuhan daya | kw | sekitar 110 |
Konfigurasi Standar/Opsional:
| No. | Konfigurasi Standar | Opsional | Spesifikasi | |
| 1 | Sistem | Heidenhain iTNC 640 | HSK-A10010000rpm Kessler | Daya:50/70kw Torsi:400/560Nm |
| 2 | Pelat logam | Pelat logam bodi tertutup penuh | Komponen kolom (langkah Y-axis 2000) | HMU140P-032001 |
| 3 | Spindle | Spindle listrik HSK A100-12500 | Komponen pelindung internal (langkah Y-axis 2000) | HMU140P-091000 |
| 4 | Meja putar kepala ayun A/B | Kepala ayun transmisi gigi presisi sumbu A, meja putar transmisi gigi presisi φ1400 sumbu B | Komponen pelindung eksternal (langkah Y-axis 2000) | HMU140P-191000 |
| 5 | Alat pengukur alat | Marposs Kontak | Komponen hidraulik (langkah Y-axis 2000) | HMU140P-181000 |
| 6 | Pendingin spindle | Pendingin air | Komponen fixture hidraulik meja kerja (langkah Y-axis 2000) | HMU140P-231000 |
| 7 | Encoder linear tiga sumbu | Heidenhain | Komponen encoder tiga sumbu (Y-axis 2000 stroke) | HMU140P-Akurasi 3um Encorder Heidenhain |
| 8 | Encoder rotary sumbu AB | Heidenhain | CTS 30bar Outlet air pusat spindle | |
| 9 | Magasin alat | HSK-A100/40T magasin alat flush-mounted | CTS 50bar Outlet air pusat spindle | |

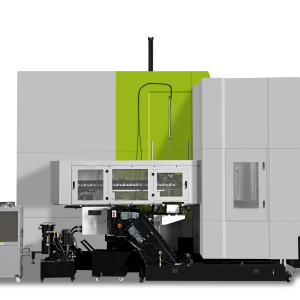

| 10 | Sistem pembuangan chip | Perangkat pembuangan chip roller komposit | CTS 70bar Outlet air pusat spindle | |
| 11 | Rel pandu | X-axis 55 rel pandu roller, Y-axis 55 rel pandu roller, Z-axis 55 rel pandu roller | Opsi Fungsi Sistem | Pencegahan tabrakan lima sumbu |
| 12 | Sekrup | X-axis R80x20, Y-axis R63x10, Z-axis R100x20 | ||
| 13 | Port perkakas hidraulik meja | Produksi domestik | ||
| 14 | Sistem penyeimbang Z-axis | Sistem penyeimbang hidraulik (Afming) | ||
| 15 | Sistem termostat kotak listrik | Pengatur suhu udara | ||
| 16 | Sistem penyeimbang Z-axis | JUFAN | ||
| 17 | Sistem pelumasan grease | (Komponen penggerak sumbu A,B, komponen penggerak tiga sumbu) | ||
| 18 | Sistem pelumasan minyak dan gas | Bantalan spindle | ||
| 19 | Pembersihan area pemesinan | Pistol udara, pistol air untuk pembersihan | ||
| 20 | Lampu kerja | Pencahayaan LED | ||
| 21 | Lampu peringatan | Lampu peringatan tiga warna | ||
| 22 | Kotak alat dan sekrup tanah | Kotak alat dan sekrup tanah | ||
| 23 | Kit penyelarasan pusat lima sumbu | (dengan probe 3D) Heidenhain | ||
Tata letak mesin:
Pola interferensi pemrosesan:
