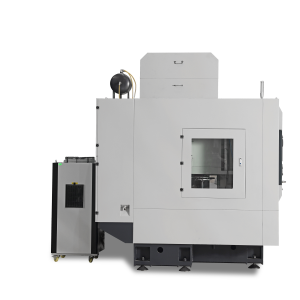

Pengenalan 5 axis Vertical Machine Center VMU-6800
VMU-6800 mengadopsi struktur vertikal kolom bergerak, tempat tidur integral, dan materialnya adalah besi cor standar tinggi. Pusat mesin vertikal 5 axis ini memiliki kinerja kecepatan tinggi, presisi tinggi, dan nilai tambah tinggi, dan banyak digunakan dalam pemrosesan lima sumbu multi-faset dari bagian kompleks dalam cetakan ukuran sedang, suku cadang mobil, dan industri terkait lainnya. Sumbu A dari meja putar buaian mengadopsi transmisi gigi anti-backlash presisi, yang memiliki torsi keluaran lebih tinggi dan kekakuan torsional lebih kuat dibandingkan transmisi motor torsi konvensional. Ketika beban berubah, stabilitas sistem servo elektromekanik lebih unggul; sumbu C dari VMU-6800 mengadopsi penggerak langsung motor torsi, dengan respons dinamis dan akurasi rotasi yang sangat baik.
Mengapa Memilih Vertical Machine Center VMU-6800?
1, Struktur Tempat Tidur Kekakuan Tinggi

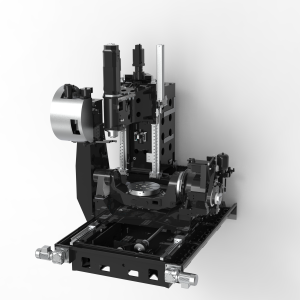

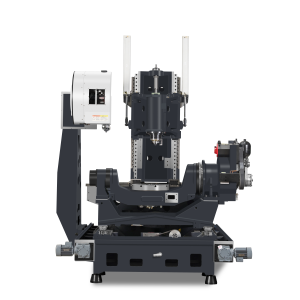

VMU6800 mengadopsi desain struktur vertikal kolom bergerak yang stabil dan andal, dasar mendukung meja putar buaian dengan rentang panjang, dan sumbu X/Y/Z didukung oleh rel panduan rol 45mm, mencapai kinerja dinamis dan akurasi yang sangat baik.
Sorotan Bingkai Mesin
- Pusat mesin vertikal VMU6800 mengadopsi desain struktur vertikal kolom bergerak yang stabil dan andal.
- Diameter meja kerja adalah 500mm dan penjepitan maksimum adalah 800mm
- Pergeseran cepat sumbu X/Y/Z hingga 36m/menit.
- Kecepatan pemotongan maksimum adalah 20m/menit.
- Sumbu X/Y/Z untuk penggerak bola sekrup respons tinggi, sekrup pra-peregangan efektif menekan perpanjangan termal, akurasi dan stabilitas tinggi.
- Sumbu A adalah transmisi gigi presisi tinggi DIN5, torsi statis 3500Nm
- Sumbu C adalah penggerak langsung motor DD, kecepatannya 80rpm.
- Opsional penggaris linier Heidehan, akurasi posisi sumbu X/Y/Z 0.008/0.008/0.008mm, sumbu A/C standar dengan Heidehan, akurasi posisi penggaris melingkar 8 detik sudut.
- Alat pengukur alat (opsional).
2, Penyatuan Sempurna Kekakuan Tinggi & Dinamika Tinggi
VMU6800 Sumbu A dari meja putar buaian mengadopsi transmisi gigi anti-backlash presisi, yang memiliki torsi keluaran lebih tinggi dan lebih kuat kekakuan torsional dibandingkan transmisi motor torsi konvensional. Ketika beban berubah, stabilitas sistem servo elektromekanik lebih unggul; sumbu C mengadopsi penggerak langsung motor torsi, dengan respons dinamis dan akurasi rotasi yang sangat baik.
GTRT Gear Driven Turntable dari VMU-6800 Vertical 5 axis Machine Center
- Sumbu A: motor servo + gigi heliks (teknologi penghilang backlash dua tahap yang dipatenkan)
- Sumbu C: motor torsi (respons tinggi)
- Stroke (A/C): ±120°/360°
- Kecepatan maksimum (A/C): 20/80 rpm
- Akurasi posisi/pengulangan (A/C): 8“/5”
- Torsi statis (A): 3500 N.m
- Torsi pengereman (C): 1200 N.m
- Torsi nominal (A/C): 2000/430 N.m
- Kapasitas beban: 300 kg
3, Spindel Mekanik Super Power
Dilengkapi dengan opsi spindle 12000, sepenuhnya mempertimbangkan pemrosesan bagian, pemrosesan cetakan, dan kondisi pemrosesan khusus lainnya, untuk menyediakan solusi spindle yang disesuaikan, memperluas jangkauan pemrosesan, meningkatkan efisiensi pemrosesan.
Sistem pendingin ganda jaket spindle
◆ Desain jaket air ganda, kombinasi jaket air internal dan eksternal, sehingga mandrel dan bantalan mendapatkan pendinginan ganda, detikara efektif mempertahankan stabilitas suhu spindle
◆ Dengan runner pendingin sirkulasi yang dirancang dengan baik, baik mandrel maupun bantalan didinginkan dengan baik, yang memberikan jaminan kuat untuk kinerja kerja, stabilitas, akurasi pemrosesan, dan umur spindle untuk operasi kecepatan tinggi jangka panjang.
Hingga 15000rpm Spindel yang digerakkan langsung cocok untuk pemrosesan permukaan finishing tinggi kecepatan tinggi
Fitur Spindel Mekanik
- Spindel elastis tinggi: Spindel hanya membutuhkan 6 pegas cakram besar.
- Umur spindle panjang: Umur super panjang, dengan umur lebih dari 2 juta kali.
- Mekanisme kunci balik pelepasan alat spindle：Gaya pemotongan langsung diterapkan pada poros spindle, dan bantalan spindle tidak menerima gaya, yang detikara efektif memperpanjang umur bantalan spindle.
- Spindel kekakuan tinggi: Rentang bantalan telah dioptimalkan untuk kekakuan, memastikan spindle memiliki kinerja pemotongan berat terbaik.
- Sistem pendingin lapisan ganda spindle: Desain jaket air ganda dan kombinasi jaket air dalam dan luar memungkinkan spindle dan bantalan didinginkan ganda, detikara efektif mempertahankan kenaikan suhu spindle stabil.
- Baja paduan rendah karbon DIN: Material spindle adalah baja paduan rendah karbon DIN, dikarburasi dan dikeraskan, serta digiling presisi.
4, Menggunakan analisis elemen hingga dan optimasi dinamis
Optimasi dinamis dilakukan melalui FEA selama desain untuk mencapai kecocokan terbaik dari kualitas struktur, kekakuan, dan redaman seluruh mesin, sehingga mengurangi biaya alat. Kepatuhan dinamis silang antara ujung alat dan benda kerja meningkatkan batas chatter regeneratif selama pemesinan kasar, meningkatkan jumlah pemotongan selama pemesinan kasar, dan mencapai tujuan pemotongan efisien. Pada saat yang sama, karena amplitudo relatif antara ujung alat dan benda kerja berkurang, penyelesaian permukaan selama pemrosesan ditingkatkan, kecepatan getaran ujung alat berkurang, dan keausan alat berkurang.
- + Optimasi dinamis melalui FEA, detikara efektif meningkatkan anti-getaran seluruh mesin
- +Menghitung detikara akurat kekakuan dinamis optimal di bawah kondisi kerja aktual
- +Meningkatkan frekuensi alami dan frekuensi cutoff sistem penggerak umpan, detikara efektif mengurangi waktu penentuan posisi dan keterlambatan sistem umpan untuk mencapai kinerja dinamis respons tinggi dan akurasi profil pemesinan kecepatan tinggi
Parameter Teknis VMU-6800
| Item | Unit | VMU-6800 | |
| Sistem (Kontrol Unit) |
Sistem | Heidenhain iTNC 620 | |
| Meja Kerja | Perjalanan sumbu X/Y/Z | mm | 680/600/600 |
| Perjalanan sumbu A/C | derajat | +-120/360(tanpa batas) | |
| Jarak dari meja kerja ke hidung spindel |
mm | 200-800 | |
| ukuran meja/kapasitas beban maksimum | Mm/kg | φ500/300(meja bundar) | |
| Spindel | Kecepatan spindel maksimum/ujung tirus | Rpm/pemegang | 15000/HSK-A63 |
| Daya spindel(S1/S6-25%) | kW | 11/15 | |
| Torsi spindel(S1/S6-25%) | N.m | 69.4/94.6 | |
| Sistem Pemberian Makan | Perpindahan cepat sumbu X/Y/Z | m/menit | 36/36/36 |
| Kecepatan pemotongan maksimum | m/menit | 20 | |
| Kecepatan pemberian makan cepat sumbu A/C | rpm | 20/80 | |
| Akurasi posisi ISO 10791-4:1998 | X/Y/Z | mm | 0.008/0.008/0008 |
| A/C | ARCSEC | 8/8 | |
| Akurasi Posisi Berulang ISO 10791-4:1998 | X/Y/Z | mm | 0.006/0.006/0.006 |
| A/C | ARCSEC | 5/5 | |
| Sistem Penggantian Alat Otomatis | Jumlah alat | pcs | 30T |
| Waktu penggantian alat (alat ke alat) | detik | 2.5(Bervariasi tergantung faktor seperti pelepasan spindel) |
|
| Panjang alat maksimum | mm | 300 | |
| Diameter alat maksimum/tanpa alat bersebelahan | mm | φ75/φ150 | |
| Berat alat maksimum | kg | 8 | |
| Dimensi mesin | Tinggi total mesin perkakas | mm | 3500 |
| Luas lantai(P×L) | mm² | 3700 x 4400 (dengan konveyor chip) | |
| Berat bersih mesin perkakas | kg | 13000 | |
| Kebutuhan daya | kw | 45 | |
VMU-6800 Pusat Mesin Vertikal Standar/Opsional
| No. | Konfigurasi standar | Opsi | Spesifikasi | |
| 1 | Sistem | Heidenhain iTNC 620 | HSK-A63 12000rpm spindel langsung AFMING | Daya:11/15kw Torsi:69.4/94.6Nm |
| 2 | Penutup | Penutup tipe tertutup penuh (termasuk tangki air) | Set alat pengukur laser heksagon | VMU6800-180003 |
| 3 | Spindel | Spindel langsung D1 HSK-A63 15000rpm | Alat pengukur laser Blum | VMU6800-180003 |
| 4 | Meja putar A/C Cradle | Struktur rotasi gigi sumbu A (gigi gerinda impor DIN5) Sumbu C: Penggerak langsung motor meja putar DD (bantalan YRT) | Kunci pintu pengaman | Kunci pintu pengaman VMU6800-Shansen |
| 5 | Pendingin spindle | Pendingin oli | Saluran air pusat spindle CTS 30bar | |
| 6 | Pengaturan alat | Kontak Marposs | Saluran air pusat spindle CTS 50bar | |
| 7 | Penggaris grating tiga sumbu | Heidenhain | Saluran air pusat spindle CTS 70bar | |
| 8 | Grating lingkaran sumbu AC | Heidenhain | Pengumpul kabut oli | VMU6800-QS-750 (Qiu shan Machinery) |
| 9 | Magasin alat | Magasin alat lengan HSK-A63-30T | Pelat atap | Komponen pelat atap VMU6800 |
| 10 | Konveyor chip | Konveyor chip pelat rantai | Opsi Fungsi Sistem | Pencegahan tabrakan lima sumbu |
| 11 | Rel pandu | Rel pandu rol 45 sumbu X, Rel pandu rol 45 sumbu Y, Rel pandu rol 45 sumbu Z | ||
| 12 | Sekrup | Sumbu X R50x12, Sumbu Y R50x20, Sumbu Z R40x12 | ||
| 13 | Kotak listrik konstan sistem suhu |
AC (Tongfei) | ||
| 14 | Sistem pneumatik | Taiwan Airtac | ||
| 15 | Stasiun hidrolik | Taiwan Qiyang | ||
| 16 | sistem pelumasan | Tipe grease (Liubian, China) | ||
| 17 | Pembersihan area pemesinan | Pistol udara, pistol air untuk pembersihan | ||
| 18 | Lampu kerja | Pencahayaan LED | ||
| 19 | Lampu peringatan | Lampu peringatan tiga warna | ||
| 20 | Kotak alat dan sekrup tanah | Kotak alat dan sekrup tanah | ||
| 21 | Kit penyelarasan pusat lima sumbu | (dengan probe 3D) Heidenhain | ||
Diagram tata letak mesin
Interferogram pemesinan
Aplikasi pusat mesin vertikal lima sumbu VMU6800
- Diposisikan untuk pemrosesan bagian otomotif die-casting
- Melalui teknologi meja putar cradle yang dirancang detikara independen, mesin telah mencapai kekakuan dan stabilitas tinggi
- Cocok untuk pemrosesan bagian volume tinggi dan multi-varietas, fokus pada pengoptimalan teknologi pemrosesan, meningkatkan fleksibilitas lini produksi, dan
mencapai proses pemrosesan yang lancar.
