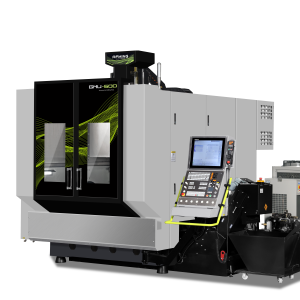

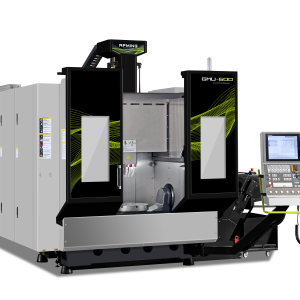

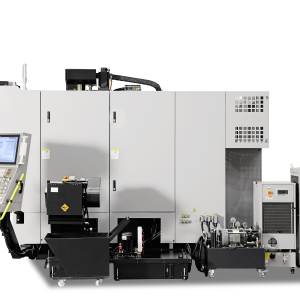

Bagaimana Pusat Pemesinan CNC 5 Axis GMU-600 kami?
Seri GMU600 adalah pusat pemesinan CNC 5 axis overhead gantry crane, dan sumbu A-nya mengadopsi pengurangan backlash presisi dari penggerak gigi, yang memiliki torsi keluaran lebih tinggi dan kekakuan torsi lebih kuat daripada penggerak motor torsi. Respons dinamis penggerak langsung motor torsi sumbu C dan presisi putaran keduanya sangat baik.
Pusat Pemesinan CNC 5 Axis GMU-600 Keunggulan：
Generasi baru pusat pemesinan CNC 5 axis GMU600 dapat memenuhi persyaratan pemesinan presisi yang efisien dan fleksibel untuk bagian-bagian presisi. dandapat “cepat, stabil, dan akurat” mewujudkan pemesinan presisi yang efisien untuk bagian-bagian presisi. Digunakan detikara luas di bidang pemesinan presisi seperti industri otomotif, peralatan industri, dan industri mold.

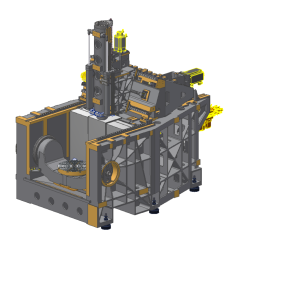

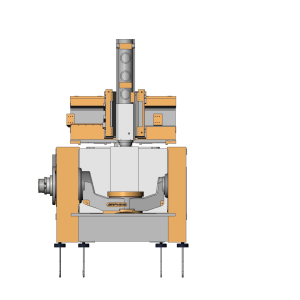

1, Struktur rangka mesin berrigiditas tinggi
Pusat pemesinan CNC 5 axis overhead gantry crane GMU600 menempatkan gerakan tiga sumbu pada alas. Jauh dari area pemotongan. Alas terintegrasi memiliki rigiditas keseluruhan yang tinggi. Meja putar cradle didukung pada alas, aliran gaya pendek, dan kapasitas pembebanan tinggi. Sumbu Z adalah penyeimbang tekanan respons tinggi, detikara efektif mengurangi beban dinamis ulir, mengurangi kenaikan suhu, memperpanjang umur sekrup. Sumbu Y didukung oleh empat pemandu rol berrigiditas tinggi 35mm untuk kinerja dinamis dan retensi akurasi yang sangat baik.
Sorotan mesin perkakas CNC
- GMU600 mengadopsi desain struktur gantry crane yang stabil dan andal
- Diameter meja pemesinan 500mm, pembebanan maksimum 800mm
- Perpindahan cepat X/Y/Z hingga 40m/menit
- Laju pemakanan pemotongan maksimum 20m/menit
- Sumbu X/Y/Z penggerak bola ulir berputar sekrup respons tinggi, detikara efektif menghambat perpanjangan termal, akurasi dan stabilitas tinggi.
- Sumbu A adalah penggerak gigi presisi tinggi DIN5, torsi statis 3500Nm
- Sumbu C adalah penggerak langsung motor DD atau penggerak gigi,
- Mistar grating linear Heidehan standar, akurasi posisi sumbu X/Y/Z 0.006/0.006/0.005mm, sumbu A/C mistar grating sirkular Heidehan standar akurasi posisi 5 detik sudut
- Alat pengukur perkakas (opsional)
2, Kombinasi sempurna dari rigiditas tinggi dan dinamis tinggi
Penggerak gigi anti-backlash presisi menggerakkan poros A meja putar cradle GMU600, yang memiliki torsi keluaran lebih tinggi dan kekakuan torsi lebih kuat daripada motor torsi konvensional. Ketika beban berubah, stabilitas sistem servo elektromekanis lebih baik; Sumbu C mengadopsi penggerak langsung motor torsi, respons dinamis dan akurasi putaran sangat baik.
Meja putar penggerak gigi GTRT
- Sumbu A: motor servo + gigi heliks (paten teknologi anti-backlash dua tahap)
- Sumbu C: motor torsi (respons tinggi)
| Jangkauan X/Y/Z: | 600/910(termasuk jangkauan penggantian perkakas)/450 |
| Jangkauan A/C: | ±120°/360° |
| Jarak dari meja ke hidung spindle: | 120-570mm |
| Ukuran meja kerja: | Φ500mm |
| Perpindahan cepat X/Y/Z : | 40/40/40m/menit |
| Laju pemakanan pemotongan maksimum : | 20m/menit |
| Ukuran mesin : | 5210x3724mm² |
| Beban maksimum : | 300kg |
3, Spindle Bermotor Super Power
Mengkonfigurasi spindle AFMING 18000rpm. Mempertimbangkan sepenuhnya pemrosesan bagian, pemrosesan mold dan kondisi pemrosesan khusus lainnya, untuk memberikan solusi spindle yang disesuaikan untuk pelanggan, memperluas jangkauan pemrosesan, meningkatkan efisiensi pemrosesan.
Pendinginan siklus internal: Pendinginan Motor&Pendinginan Bantalan
Dengan pendinginan sirkulasi internal, detikara efektif menyelesaikan perbedaan suhu antara cincin dalam dan luar bantalan, dan mencapai rigiditas dan presisi tinggi dari operasi berkecepatan tinggi spindle.
Fitur
- Kenaikan suhu rotor rendah: Seluruh rotor spindle, termasuk inti besi rotor motor, didinginkan oleh sirkulasi internal untuk mencapai kenaikan suhu rendah.
- Perpanjangan termal spindle kecil: Kenaikan suhu rotor spindle rendah, dan deformasi termal material kecil.
- Waktu stabilitas termal spindle pendek: Pendinginan sirkulasi internal spindle dapat dengan cepat mencapai keadaan keseimbangan termal
- Kekakuan spindle: Kenaikan suhu bantalan rendah, kecepatan yang sama dapat diterapkan pada bantalan ukuran lebih besar dan preload lebih besar, meningkatkan kekakuan
- Kecepatan batas spindle tinggi: Kenaikan suhu bantalan rendah, bantalan spesifikasi sama dapat mencapai operasi kecepatan lebih tinggi
- Kenaikan suhu bantalan rendah: Saat bantalan didinginkan, kenaikan suhu bantalan rendah dan umur pelumasan panjang
Spindle listrik 18000rpm HSK-A63: Cocok untuk pemrosesan permukaan finish tinggi
4, Menggunakan analisis elemen hingga dan optimasi dinamis, insinyur sangat meningkatkan kinerja seluruh mesin.
Selama desain, insinyur menggunakan FEA untuk optimasi dinamis untuk mencapai kecocokan terbaik dari kualitas struktur, kekakuan, dan peredaman seluruh mesin, mengurangi fleksibilitas dinamis silang antara ujung perkakas dan benda kerja, meningkatkan batas flutter regenerasi selama pemesinan kasar, meningkatkan jumlah pemotongan pemesinan kasar, dan mencapai tujuan pemotongan efisien. Secara bersamaan, insinyur mengurangi amplitudo relatif antara ujung perkakas dan benda kerja, meningkatkan finish permukaan selama pemrosesan, menurunkan kecepatan getaran ujung perkakas, dan mengurangi keausan perkakas.
- Optimasi dinamis melalui FEA, detikara efektif meningkatkan anti-getaran seluruh mesin
- Hitung detikara akurat kekakuan dinamis optimal di bawah kondisi kerja aktual
- Tingkatkan frekuensi alami dan frekuensi cutoff sistem penggerak umpan, detikara efektif mengurangi waktu penentuan posisi dan kelambatan sistem umpan, dan capai kinerja dinamis responsif tinggi dan akurasi profil pemesinan berkecepatan tinggi
Aplikasi Pusat Pemesinan CNC 5 Axis Afming GMU-600
Bidang aplikasi | + Industri otomotif + Industri penerbangan sipil + Peralatan industri + Industri mold
Spesifikasi GMU600
| Items | Satuan | GMU-600E | GMU-65 | |
| Sistem | Sistem | Heidenhain iTNC 620 | Heidenhain iTNC 620 | |
| Meja Kerja | Jangkauan Sumbu X/Y/Z | mm | 650/950/500 (Jangkauan sumbu Y termasuk perjalanan penggantian alat) | 650/950/500 (Jangkauan sumbu Y termasuk perjalanan penggantian alat) |
| Jangkauan Sumbu A/C | derajat | ±120/360 (tak terbatas) | ±120/360 (tak terbatas) | |
| Jarak dari hidung spindle ke permukaan meja | mm | 140-640 | 140-640 | |
| Ukuran meja kerja/beban maksimum | Mm | φ500 | φ630 | |
| kg | 0°:400 90°:300 |
300 | ||
| Spindle | Kecepatan spindle/Handle tirus | rpm | 18000/HSK-A63 | 18000/HSK-A63 |
| Daya (S1/S6-40%) | kW | 30/37.5 | 30/37.5 | |
| Torsi keluaran (S1/S6-40%) | Nm | 72/90 | 105/130.6 | |
| Sistem umpan | Umpan cepat sumbu X/Y/Z | m/menit | 40/40/30 | 40/40/30 |
| Kecepatan umpan pemotongan | m/menit | 20 | 20 | |
| Umpan cepat sumbu A/C | rpm | 20/30 | 20/80 | |
| Presisi penentuan posisi ISO 10791-4:1998 |
X/Y/Z | mm | 0.008/0.008/0.007 | 0.008/0.008/0.007 |
| A/C | ARC” | 8/8 | 8/8 | |
| Presisi penentuan posisi berulang ISO 10791-4:1998 |
X/Y/Z | mm | 0.005/0.005/0.004 | 0.005/0.005/0.004 |
| A/C | ARC” | 4/4 | 4/4 | |
| Alat otomatis sistem penggantian |
Jumlah alat | pcs | 48T | 48T |
| Waktu penggantian alat (alat-ke-alat) | detik | 7 (dapat bervariasi per spindle pelepasan) |
7 (dapat bervariasi per spindle pelepasan) |
|
| Panjang maksimum alat | mm | 250 | 250 | |
| Diameter maksimum alat/alat yang berdekatan tidak ada | mm | φ80/中120 | φ80/φ120 | |
| Berat maksimum alat | kg | 8 | 8 | |
| Ukuran keseluruhan | Tinggi total | mm | 3,450 | 3,300 |
| Luas tapak (panjang×lebar) | mm² | 5100×4200 | 5100×4200 | |
| Berat bersih | Kg | sekitar 13.500 | sekitar 13.500 | |
| Kebutuhan daya | kw | 57 | 57 | |
GMU600 Konfigurasi Standar/Opsional
| Tidak. | Konfigurasi standar | |
| 1 | Sistem | Heidenhain iTNC 620 |
| 2 | pelat logam | Pelat logam bodi tertutup penuh (termasuk tangki air) |
| 3 | Spindle | Spindle listrik HSK-A63-18000RPM AFMING |
| 4 | Meja putur cradle A/C | GMU600E: Struktur rotasi gigi (gigi gerinda impor grade DIN5) |
| Pendingin spindle | GMU65: Meja putar cradle drive gigi presisi sumbu-A/drive langsung DD sumbu-C | |
| 5 | Pendingin spindle | Pendingin air (Tiongkok) |
| 6 | Alat penyetel perkakas | Kontak Marposs |
| 7 | Kisi linier 3 sumbu | HEIDENHAIN |
| 8 | Kisi melingkar sumbu AC | HEIDENHAIN |
| 9 | Magazin perkakas | Magazin perkakas datar HSK-A63-48T |

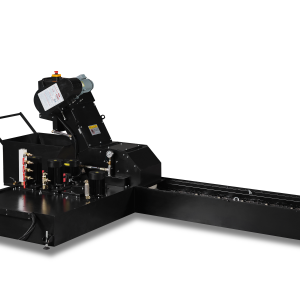

| 10 | Sistem pembuangan beram | Konveyor beram scraper |
| 11 | pemandu | Pemandu rol sumbu-X 35, sumbu-Y 45, sumbu-Z 35 |
| 12 | Batang ulir | Sumbu-X r40x20, sumbu-Y r50x20, sumbu-Z r40x16 |
| 13 | Sistem penyeimbang sumbu-Z | Sistem penyeimbang tekanan udara (SMC Jepang) |
| 14 | Sistem termostat kotak listrik | Pengatur suhu AC (Tongfei) |
| 15 | Sistem pneumatik | SMC Jepang |
| 16 | Stasiun hidrolik | 7OCEAN Taiwan |
| 17 | Perangkat pelumasan otomatis | Tipe grease (Liubian, Tiongkok) |
| 18 | Pembersihan area pemesinan | Air gun dan water gun untuk pembersihan |
| 19 | Lampu kerja | Lampu LED |
| 20 | Lampu peringatan | Lampu peringatan tiga warna |
| 21 | Kotak perkakas dan sekrup jangkar | Kotak perkakas dan sekrup jangkar |
| 22 | Paket koreksi pusat lima sumbu | (termasuk probe 3D) Heidenhain |
| 23 | Komponen langit-langit otomatis | GMU600-Komponen langit-langit otomatis |
| 24 | Pengumpul kabut minyak | GMU600-QS-750 (Qiushan Machinery) |
| 25 | Kunci pengaman pintu | |
| Tidak | Konfigurasi opsional | |
| 1 | Sistem | Heidenhain iTNC 640 |
| 2 | Ukuran meja kerja | 630mm |
| 3 | Magazin perkakas HSKA63-60T | GMU600-230000 |
| 4 | Penyetel perkakas laser Hexagon | GMU600-180001 |
| 5 | Penyetel perkakas laser Blum | GMU600-180000 |
| 6 | Keluar air pusat spindle CTS 30bar | |
| 7 | Keluar air pusat spindle CTS 50bar | |
| 8 | Keluar air pusat spindle CTS 70bar | |
| 9 | Pintu otomatis | |
| 10 | Komponen pipa port perkakas tekanan oli meja kerja (4 saluran oli, 1 saluran udara) |
Komponen pipa port perkakas tekanan oli meja kerja |
| 11 | Komponen posisi nol meja putar (3 saluran oli, 2 saluran gas dengan kedap udara) |
Komponen posisi nol meja putar |
| 12 | Komponen penyaring pita kertas | Komponen penyaring pita kertas |
Diagram tata letak mesin
Pola interferensi pemesinan
